复活吧 我的 Polr

网上冲浪时遇到的 APP，FIMO 家的同款相机软件，但是没有更新，官网也无了，只有两个可模拟的胶片，试图为其增加新的胶片效果

APK 文件结构

在 apk 的 assets/static 目录下存在下面文件结构：

bash
.
├── camera
│     └── PLCamera1
│         ├── camera-cover.png
│         ├── camera-photo-shadow.png
│         └── cover.png
├── camera.json
├── default.json
├── images
│     └── lens-cover1.png
├── of
│     ├── Color600.zip
│     ├── Frame-1.zip
│     ├── MixPhoto.zip
│     └── TimeZero.zip
├── of.json
├── paper
│     ├── PLPaper1
│     │     ├── cover.png
│     │     ├── desc-en.png
│     │     ├── desc-zh.png
│     │     ├── display-cover-preview.png
│     │     ├── display-cover.png
│     │     ├── sample-1.png
│     │     ├── sample ...
│     └── PLPaper2
│         ├── cover.png
│         ├── ...
└── paper.json

通过使用 APP 可以判断 Color600.zip 和 TimeZero.zip 属于胶片文件，提供不同的胶片效果，所以再看看 zip 有什么

bash
.
├── BokehNoDepth
│     └── BokehNoDepth.oflua
├── FilmGrains2.0
│     ├── FilmGrains2.0.oflua
│     ├── noise.png
│     └── noise2.png
├── TZ160D.png
├── TZ160DDA.png
├── Thumbs.db	// 缓存文件，忽略
├── backblur
│     └── backblur.oflua
└── effect0.ofeffect

根据对比可以判断不同的效果是通过其中的 lua 脚本实现的，对比effect0.ofeffect这个配置文件：

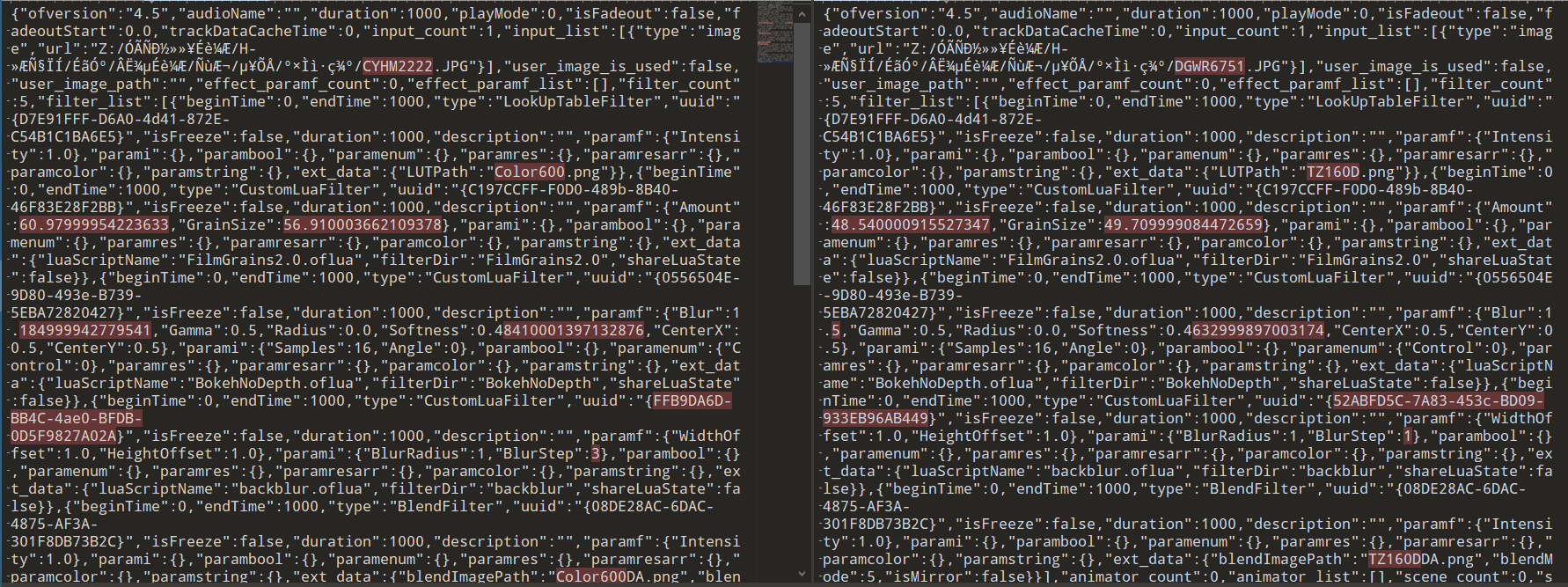

image-20240502162432153

可以发现三个 oflua 脚本和其使用的 png 图像实现了具体的滤镜效果

  1. BokehNoDepth
    • BokehNoDepth.oflua：Lua 脚本，用于实现无深度的散景效果。在effect0.ofeffect文件中，它与自定义滤镜（CustomLuaFilter）关联，用来调整模糊度（Blur）、伽马（Gamma）、半径（Radius）、柔和度（Softness）等参数。
  2. FilmGrains2.0
    • FilmGrains2.0.oflua：Lua 脚本，用于创建电影颗粒效果。它在effect0.ofeffect文件中作为自定义滤镜的一部分，控制颗粒量和颗粒大小。
    • noise.png 和 noise2.png：用于生成颗粒效果的噪声纹理图像。
  3. backblur
    • backblur.oflua：这是另一个 Lua 脚本，用于实现背景模糊效果。在effect0.ofeffect文件中，它控制模糊半径和模糊步骤。
  4. effect0.ofeffect 用于调整胶片效果的参数配置

再来一个！

修改camera.json、of.json、paper.json配置文件中的内容，增加新的胶片效果helloworld

修改 zip 里的FilmGrains2.0目录下的两张噪声图像，经过检验噪声图像会在处理源图像时随机叠加在图像上

修改 zip 里的两张PNG图像，这里为其简单添加一个黑白滤镜效果以验证可行性

修改 aip 里的effect0.ofeffect配置文件的参数

将新的 zip 文件以及更新后的camera.json、of.json、paper.json、PLPaperX文件夹重新打包即可，示例效果如下：

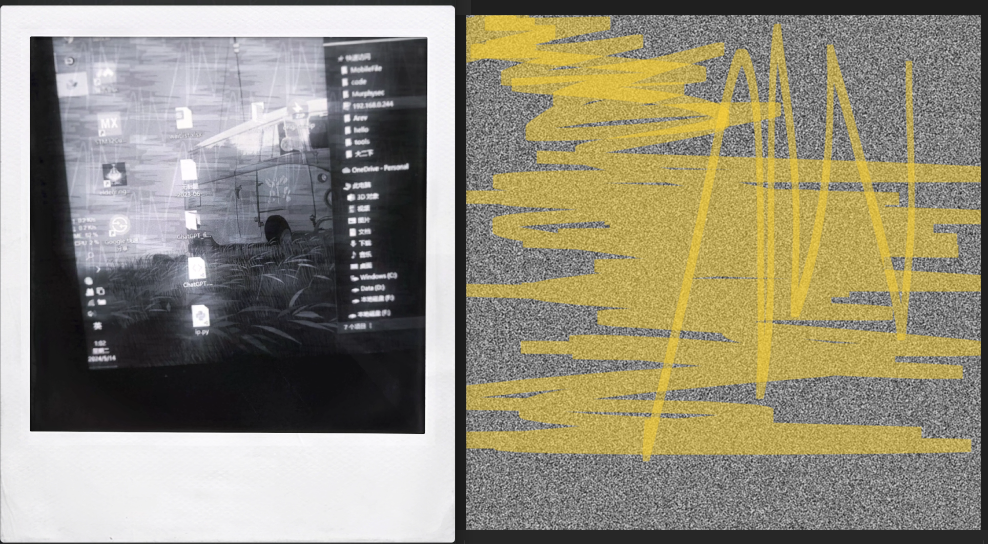

image-20240514013038598

确实是变黑白了，噪声图像在成像中也可见

代码里有什么？

通过搜索 static/ 可以找到一些代码对其的使用：

java
Resources resources = this.c.getResources();
e eVar = e.a;
f0.a(resources, "resources");
String a = eVar.a("static/camera.json", resources);
String a2 = e.a.a("static/paper.json", resources);
String a3 = e.a.a("static/of.json", resources);
String a4 = e.a.a("static/default.json", resources);
Gson gson = new Gson();
try {
    d.i().addAll((Collection) gson.fromJson(a, new a().getType()));
    d.k().addAll((Collection) gson.fromJson(a2, new b().getType()));
    d.j().addAll((Collection) gson.fromJson(a3, new c().getType()));
    defaultCameraInfo = (DefaultCameraInfo) gson.fromJson(a4, DefaultCameraInfo.class);
} catch (Throwable e) {
    d.g.a();
    g.j.a.a.g.c.a(obj, e);
    return c1.a;
}

大概的过程：

  1. 初始化 HashMap 和 ArrayList：
    • HashMap<String, Camera> cameraMap
    • HashMap<String, Paper> paperMap
    • HashMap<String, Of> ofMap
  2. 加载和解析 JSON：
    • loadModels方法会加载和解析static/camera.json，static/paper.json，和static/of.json中的数据。
  3. JSON 解析：
    • 使用Gson库将 JSON 数据解析为 Java 对象，存储在前面创建的 HashMap 中。
    • 例如，对于Of对象，使用的是TypeToken<ArrayList<Of>>来指定Gson如何将 JSON 字符串解析成Of对象列表。

of.json文件中的数据被解析为一个ArrayList类型的C2054Of对象列表。这个过程主要发生在init方法的异步执行部分。

下面是具体的处理步骤和逻辑：

解析of.json文件

  1. 加载和解析 JSON：

    • 使用Gson对象调用fromJson方法，将从资源中读取的of.json文件的内容解析为Of对象的列表。
    • 使用TypeToken来指定Gson需要转换成的具体类型，这里是ArrayList<Of>。

  2. 存储解析后的数据：

    • 将解析得到的Of列表添加到f26154f，这是一个静态的ArrayList，用于存储Of对象。

处理解析后的Of对象

  1. 设置文件路径：

    • 遍历解析后的C2054Of列表，为每个C2054Of对象设置正确的文件路径。这是通过获取应用缓存文件目录的路径并与Of对象中的fileName属性结合来实现的，确保每个对象都指向其对应的文件。

  2. 更新Of对象映射：

    • 创建或更新一个HashMap（f26153e），该映射使用每个Of对象的fileName作为键，Of对象本身作为值。这允许通过文件名快速访问每个Of对象，即 zip 文件

整合和应用Of对象

  • 为Paper和Camera模型设置Of对象：
    • 遍历Paper和Camera对象的列表，根据它们存储的ofListEffect和ofListBorder（这些列表存储了fileName的引用）来从f26153e映射中检索相应的Of对象，并设置为Paper或Camera对象的属性。
    • 例如，一个Paper对象可能有一个效果列表（ofListEffect），该代码通过遍历这个列表，并使用列表中的每个文件名从f26153e映射中检索Of对象，然后将它们设置为该Paper对象的ofModelList属性。

哪里的 Lua？

对 apk 内的 .so 进行搜索

bash
for file in *; do
  if strings "$file" | grep -q lua; then
    echo "Found in file $file:"
    strings "$file" | grep lua
  fi
done

结果显示：

bash
Found in file libapp.so:
	_evaluateAssertion
	evaluate:source
	_ChainedEvaluation@83105126
	evaluate
	__AnimatedEvaluation&Animation&AnimationWithParentMixin@831051268
	_AnimatedEvaluation@83105126
	startRuleEvaluation
	evaluateMessage
	_evaluateAssertion@0150898
	Invalid number of arguments in evaluate response8
Found in file libflutter.so:
            // Evaluate the cubic at T = (sk_VertexID / 2^kMaxResolveLevel).
            // dx and dy uniformly, we can throw it out completely after evaluating the derivative
	_evaluateAssertion
	evaluate:source
        // Evaluate the conic weights at T.
        // Evaluate the cubic at T. Use De Casteljau's for its accuracy and stability.
        // Pack the arguments for the evaluation stage.
Found in file liborangefilterjni.so:
	_ZN12OrangeFilter6LuaCpp28RegisterLuaStateCloseHandlerEP9lua_StatePFvS2_E
	_ZNK12OrangeFilter14AnimationCurve8evaluateEf
	_ZNK12OrangeFilter14AnimationCurve12evaluateQuatEf
	_ZNK12OrangeFilter14AnimationCurve18evaluateMultiValueEfPf
	lua_script
	N12OrangeFilter6LuaCpp19concrete_any_pusherINS0_9luaObjectEEE
	N12OrangeFilter6LuaCpp3any6holderINS0_9luaObjectEEE
	orangefilter.lualib
	There is no function in lua %s
	lua_pcall default error
	Call lua [requiredFrameData] error: %s
	Call lua [onApplyParams] error: %s
	...
	luaopen_%s
/usr/local/share/lua/5.3/?.lua;/usr/local/share/lua/5.3/?/init.lua;/usr/local/lib/lua/5.3/?.lua;/usr/local/lib/lua/5.3/?/init.lua;./?.lua;./?/init.lua
	/usr/local/lib/lua/5.3/?.so;/usr/local/lib/lua/5.3/loadall.so;./?.so
	lua_debug>
Found in file libvenus2jni.so:
	lua_script

显而易见，lua 的混淆出现在liborangefilterjni.so中，根据网络上的信息，这个库是YY 内部的设计工具。结合 jadx 中对该 so 的调用，有/* renamed from: com.yy.orangefilter.R */字样出现，可以确定就是该工具

其完善的兄弟产品 FIMO 也使用了liborangefilterjni.so，polr 看起来更像是 FIMO 的 demo?

未知的后续

oflua 的混淆如何实现？还能做什么：

  • 追踪相纸 zip 文件在 app 中的调用，app 是如何处理和调用每个 zip 的
  • 从文件选择器入手，看每一张相片是如何生成的，图片是如何被处理的

能不能将 FIMO 中数量巨大的胶片效果移植到 polr 上？
